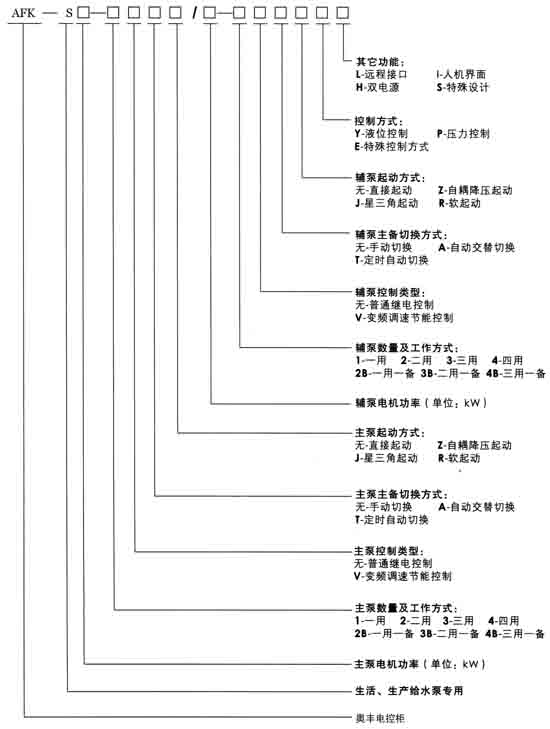

配套控制柜型號意義

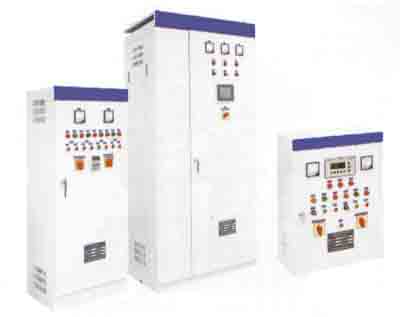

配套變頻供水控制柜具有如下特點：

·數字PI D調節，鍵盤操作，數字顯示，全自動運行無人值守；

·使用工業可編程序控制器進行編程控制。性能優良，控制方式靈活，抗干擾能力強，工作穩定可靠；

·電路設計簡潔明了、思路清晰，便于維修；

·基本控制功能強大、可選擇附加功能豐富；

·選用國際名牌變頻器、可編程序控制器及低壓電器；

·設備綜合保護功能齊全。

·高層建筑、城鎮居民小區、企事業單位等生活用水。

· 各類工業用水(如冷卻水循環等要求恒壓供水的生產用水)。

· 各類自來水廠、污水處理廠、機場、農業排灌站和噴灌站。

· 環保水處理、滲透分析系統、生產線加工系統、工業廠房清洗。

· 油田輸油管道、油庫、油港的恒壓輸油系統。

· 舊有供水系統(氣壓罐、水塔、高位水箱)改造更新。

· 工業鍋爐穩壓補水系統、熱水供應系統。

設備特點

· 結構緊湊，體積小，占地少，毋須建造高位水箱或水塔，投資省，安裝快，便于集中管理。

· 采用進口變頻器及相關元器件，設計合理，操作簡便，性能可靠，全自動運行無人值守。

· 具備多種故障顯示及備查記錄，完善的欠壓、過壓、過流、過載、短路、缺相、水源缺水自動保護停機等保護功能，使用安全，維護簡便。

· 自由設定管網壓力，按實際用水量來調節水泵轉速，使其始終處于高效運轉狀態；采用多臺小功率泵組成泵組代替大功率泵更能適合流量的急劇變化，避免“大馬拉小車"現象，節能效果更為顯著。與恒速泵供水相比，消除了超壓和回流的無功損耗，節能率達到20～50％。

· 由變頻器或軟起動器實現水泵軟起動軟停止，使電網和管網免受沖擊；無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命。

· 多臺泵多種循環運行方式，均衡各泵運行時間，避免其中某臺水泵因閑置而銹蝕。

· 直接向用戶供水，水質無二次污染。

· 品種規格齊全，可任意組合配套，應用范圍廣。

· 控制程序化，可按用戶需要實現多種控制方式。例如：定時開關系統、消防聯動、小流量和零流量自動關機睡眠、上位機集中管理等。

· 管網常壓供水，可避免外露管路凍裂；可按需要任意調節設備供水壓力，滿足用水高峰期建筑頂層的水壓要求。

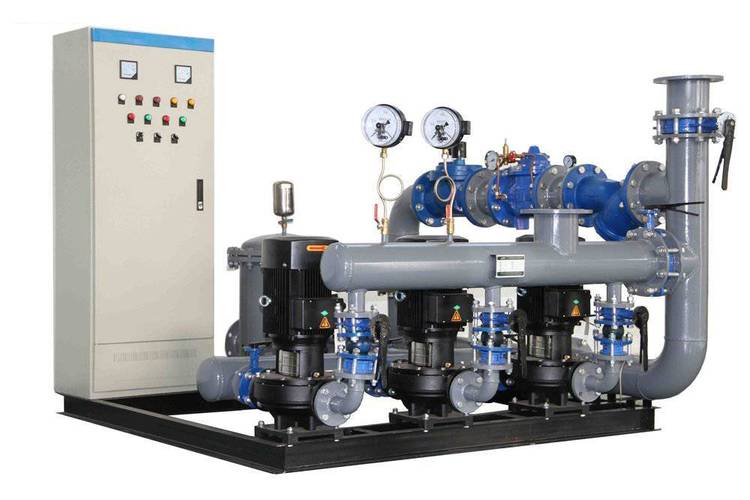

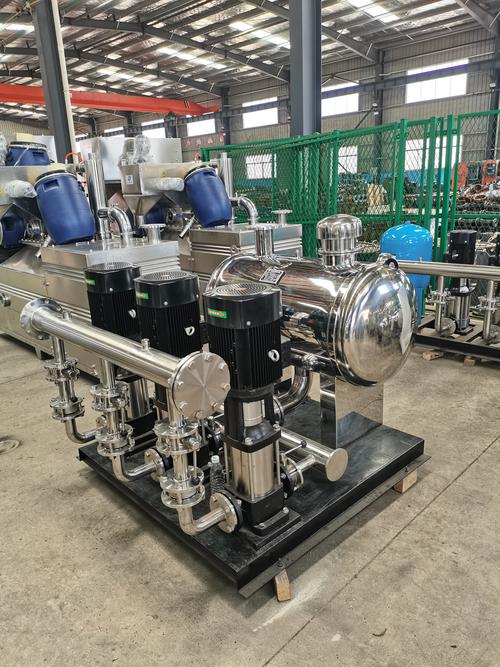

設備結構組成

變頻供水成套設備主要由：主泵組、變頻調速供水控制系統、穩壓泵組(可選組件)、穩壓氣壓罐(可選組件)等組成。

· 主泵組 供水主泵組主要由DL型立式多級離心泵GDL型立式多級管道離心泵、ISG型立式管道離心泵或CDLF立式多級不銹鋼沖壓離心泵和以槽鋼和鋼板焊接制成的鋼制基礎構成，一般由3臺同一型號的水泵組成。

· 變頻調速供水控制系統 主要由交流變頻調速器、可編程控制器(微機)、數字PID調節器、外圍操作執行機構及保護電路、壓力傳感器、蓄水池液位控制器(水源缺水保護用)等組成。

· 穩壓泵組穩壓泵組主要由一至二臺小流量水泵構成，其供水揚程大于或等于主泵的供水揚程。它只在管網小流量或零流量(例如夜晚)時自動投入運行，維持管網的壓力，補充小流量用水或管網的滲漏，同時使主泵在管網小流量和零流量時處于停機狀態。

· 氣壓罐 氣壓罐是一種密閉容器。大流量供水時，由水泵加壓，罐內貯存的氣體被壓縮；在小流量或零流量供水時，被壓縮氣體泄壓膨脹，將貯存在罐內的水壓人輸配水管網，補充用戶的小流量用水或管網的滲漏，同時使主泵在小流量和零流量用水時處于停機狀態。

· 引水罐 泵前真空引水罐是一種水泵吸水設備，也稱為真空罐、引水筒、自動引水裝置。它是一具密封的罐體，串聯在泵前吸水管上，使水泵吸水口由負壓吸水變?yōu)檎龎何?yīng)用引水筒，可節省真空泵、氣水分離罐和吸水管底閥。

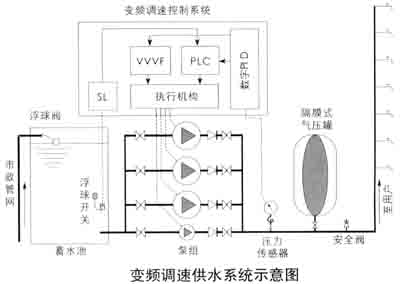

設備工作原理

變頻調速供水成套設備工作原理如下：

系統正常運行時，用戶用水管網上的壓力傳感器對用戶的用水水壓進行數據采樣，并將壓力信號轉換為電信號，傳輸至PI D調節器，然后與用戶設定的壓力值進行比較和運算，并將比較和運算的結果轉換為頻率調節信號和水泵啟動臺數信號分別送至變頻器和可編程控制器(P LC)；變頻器據以調節水泵電機的電源頻率，進而調整水泵的轉速；可編程控制器根據PI D調節器傳輸過來的水泵啟動臺數信號控制水泵的運轉。通過對水泵的啟動和停止臺數及其中變頻泵轉速的調節，將用戶管網中的水壓恒穩于用戶預先設定的壓力值，使供水泵組“提升”的水量與用戶管網不斷變化的用水量保持一致，達到“變量恒壓供水”的目的。
